분진
집진기
| 모델명 | CAPM |
|---|---|
| 용도 | 미세분진, 퓸 제거 |
| 필터유형 | 울트라 나노 필터 |
| 필터탈리 | 자동 에어펄싱 (에어컴프레셔 필요) |
제품특징
-
- 울트라 나노필터
- 필터 표면에 나노 섬유(Nano-Fiber)를 코팅한 울트라 나노 필터로 여과효율(99.1%@0.3μm)이 높고,
일반적으로 사용되는 폴리에스터(Polyester) 필터에 비해 2배정도 수명이 깁니다. - 울트라 나노 필터는 미세분진뿐만 아니라 점착성 퓸까지 제거할 수 있습니다.
울트라 나노 필터의 특징
일반적인 PE필터에 비해 울트라 나노 필터는 10억분의 1미터인 초 미세 나노 섬유 코팅으로, 20배 이상 작고 촘촘하게 기공을 만들었습니다.
섬유 틈 사이에 입자가 박혀 분진을 제거하는 침투처리방식(Depth Filtration)이 아닌 표면처리방식(Surface Filtration)을 사용하여
에어펄싱 시 분진이 쉽게 탈리 되어 일반 필터 보다 필터 교체시기가 깁니다.
울트라 나노 필터의 성능 - 필터수명
시험성적서 주요내용 자세히 보기
울트라 나노 필터, PE 여과포 시험성적서 주요내용
| 구분 | 폴리에스터 여과포 | 울트라 나노 필터 | |
|---|---|---|---|
| 시험조건 | 의뢰시료명 | 500g | 500g coating |
| 시험방법 | VDI 3926 Part2 | ||
| 공기유량 | 3.0㎥/(㎡ㆍmin) | ||
| 시험분진 | ISO 12103-1 A2 fine test dust | ||
| 분진농도 | 5 g/㎥ | ||
| 에어펄스젯이 시작되는 필터의 차압수치 | 12.0 mbar (=122.365863 mmH2O) | ||
| 에어펄스젯의 압력 | 2.5 bar | ||
| 시험결과 | 에어펄싱 평균주기 | 00:28 | 01:12 (길수록 좋다) |
| 투과된 분진량 | 3.71 mg/m^38 | 0.51mg/m^3 (적을수록 좋다) | |
필터의 차압 수치가 12mbar 이상에서 에어펄싱 설정을 한 후 시험결과에서 에어펄싱 평균 주기가 PE 여과포는 28초, 울트라 나노 필터는 1분 12초로 횟수에서 2.6배의 차이가 남.
투과된 분진량 또한 PE 여과포에 비해 4% 수준으로 높은 여과 효율을 구현.
울트라 나노 필터의 성능 - 여과효율
| 구분 | PE 필터(코오롱 L227) | 수입 나노 필터 | 울트라 나노 필터 |
|---|---|---|---|
| 입자크기 | 0.3~0.5㎛ 입자 | 0.3~1㎛ 입자 | 0.3~0.5㎛ 입자 |
| 제거율 | 86.2% 제거 | 85~95% 제거 | 99.1% 제거 |
경제성
필터 교체비용 절감효과
-
훌륭한
내구성에어펄싱 청소가 가능하여 필터 수명을 연장
-
높은
통기도낮은 압력 손실을 통한 압축공기 및 에너지 요구량 절감
-
합리적
가격자체 개발한 기술력을 기반으로 원가절감 실현
-
- 하향기류방식의 집진기
- 오염원이 위에서 아래로 흡입되며 필터가 가로로 장착된 하향기류식의 집진기입니다.
- 기존의 상향기류방식과 다르게 분진이 상승기류에 의해 재비산 되지 않고
에어펄싱 시 분진 탈리가 좋아 필터 수명을 늘려줍니다.
-
- 독일산 아날로그 차압계 사용
- 독일의 세계적인 측정기기 전문제조사 AFRISO사의 아날로그 차압계를 장착하여 고장이 없으며, 정밀한 계측이 가능합니다.
- 차압계는 필터의 막힘 정도를 파악하여 교체시기를 알려줍니다.

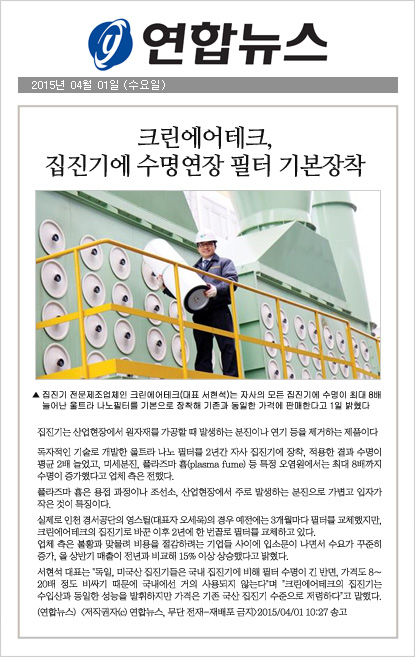

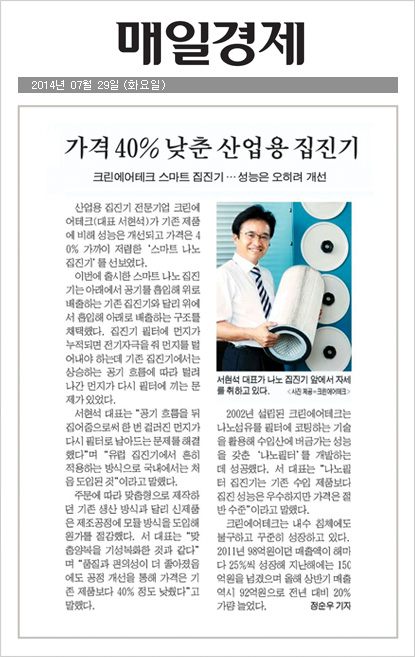

< 언론에 소개된 스마트 나노 집진기 >
클릭하시면 해당 매체의 기사로 연결됩니다.
사양
| 모델명 | 가로 (A) | 세로 (B) | 높이 (C) | 필터 | |
|---|---|---|---|---|---|
| 면적 | Q’ty | ||||
| CAPM-616 | 650 | 900 | 1674 | 36 | 6 |
| CAPM-818 | 650 | 900 | 1959 | 48 | 8 |
| CAPM-626 | 1300 | 900 | 1679 | 72 | 12 |
| CAPM-828 | 1300 | 900 | 1959 | 96 | 16 |
옵션
불꽃차단장치: 흡입 시 불꽃을 소멸시켜 화재를 예방합니다.
플렉시블 전선관 처리
인허가 사양(스텍&측정구, 안전사다리&난간, 적산전력계)
전원사양변경: 삼상 220V / 380V / 440V 등, 단상 220V(3HP 이하)
기타
-
01
캐스터 부착(설치 후 고정)
-
02
흡입구는 좌/우를 바꾸어 장착 가능
